Ремонт – Видеокарта Foxconn 8600GTS 256MB GDDR3 128bit

Была без радиатора и вентилятора.
Отступление:
Зачем ремонтировать такую старую карту? Возможно у некоторых возникнет такой вопрос. Даже рабочая карта, стоит недорого. Но для начинающих как раз самое то, поднять уровень опыта в ремонте, на таких простых и дешевых картах. Если даже что и случиться, то не жалко.

Диагностика:
При визуальном осмотре ни чего подозрительного не обнаружено. При прозвонке всех основных цепей питания, заниженных сопротивлений нет, все в норме. GPU-4.1 Ом, DDR-72 Ом. Остальные цепи тоже в норме. Установил временно подходящий по дыркам радиатор, пассивный. При включении изображение на монитор не выводится. При измерении напряжений, не было напряжения на памяти.
Поиск неисправности:

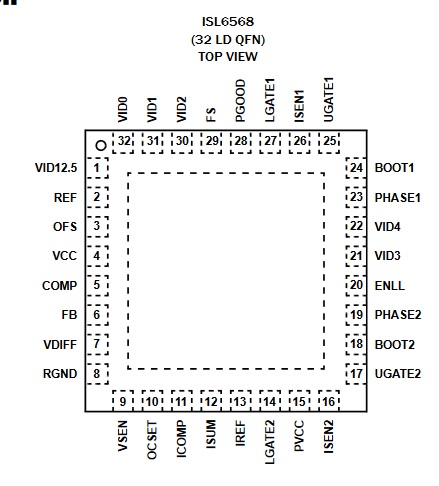

Микросхема шим памяти ISL6549. Напряжения VCC5 и VCC12, присутствуют. При измерении, обнаружил на выводе 2(FS_DIS) напряжение равным 0В. Хотя тут задается частота внутреннего генератора. Посмотрел куда идет дорожка от этого вывода, идет она на два транзистора слева(маркировка SS), один который подключен как раз к этому выводу, и он сажал на землю наш 2-й вывод микросхемы, так как на затворе было 12В. Смотрим далее, первый транзистор должен открыться, чтобы закрыть второй, а на нем на затворе 0В. Прозванивая, нашел что он идет на 28 ногу(PGOOD) шим GPU - ISL6568. Этого сигнала не было, микросхема шима процессора не выдает сигнала что все напряжения в норме. Измеряем на ISL6568 - VCC(4) - 5V, PVCC(15) - 12V, ENLL(20) - высокий уровень(1.6V). Все напряжения присутствуют. Начал обзванивать от шима к элементам и обнаружил у некоторых отсутствует контакта. Вокруг есть такие пятаки, типа измерительных кружков, они все были черные, и подгнили, а включены некоторые прямо в середине дорожек, что и привело к отсутствию контакта. Не звонились цепи по RGND(8), VSEN(9), FS(29).

Ремонт:
Первичная чистка от пыли всей карты. Очищал и залуживал пятаки и дорожку с которой терялась связь, и восстанавливал контакт проволочкой. Также, все что были вокруг шима черные пятачки, которые участвуют в рабочих цепях, зачищал и залуживал.

Проверка после ремонта:
Подключаем к тестовому стенду через райзер. При включении сигнал PGOOD(28) поднялся. Напряжение(2.09В) на памяти появилось. На GPU только вот напряжение при включении было 1.85В, и через несколько секунд подымается до 2.01В. Что показалось завышенным, обычно оно должно быть 1.3-1.5В. Изображение на мониторе появилось. Проверяем завышенное напряжение GPU, начал исследовать сигналы VID.
Поиск неисправности - часть 2:
Прозванивая цепи от VID-ов, вышел на диоды и резисторы, находящиеся справа от ISL6568. Там так же обнаружил почерневшие контакты и обрывы в дорожках.
Ремонт - часть 2:
Зачистка, залуживание и восстановление дорожек к части управления VID, между диодами в трех выводных сборках и резисторами.
Проверка после ремонта - часть 2:
Напряжение на GPU, не изменилось. Пробовал искать информацию по вольтмоду, и с помощью нее изменить напряжение, но так как этим не занимаюсь, то мало чего получилось. В общем решил оставить как есть. Еще думал дело в прошивке биоса, пробовал другую версию, но результат не поменялся, вернул родной биос. Решил уже собрать и подключить все это на материнской плате. Карту вставил в материнскую плату. При включении, картинки небыло, хотя напряжения все на карте были. Подключаю через райзер, картинка на монитор появляется.
Поиск неисправности - часть 3:
При измерении линий PCI-E, есть большие расхождения в верхнюю сторону. И опять тут эти пятаки измерительные в середине дорожек. Беремся за восстановление.
Ремонт - часть 3:
Зачистка, залуживание пятачков и восстановление дорожек, по всему низу, рядом с разъемом PCI-E.

Проверка после ремонта - часть 3:
После запуска, компьютер включился нормально, динамик пискнул 1 короткий, изображение появилось.
Тестирование:
Проверка в разных тестах. В течение часа, все работает нормально. Напряжение при нагрузке на GPU - 1.65В. Нашел похожий вентилятор, с медным основанием и трубками, но однослотовый. Температура только большая, в простое 70 градусов, в нагрузке до 90 градусов. Это на открытом стенде. В комнате 27 градусов.
Итог:
Видеокарта FOXCONN 8600 GTS 256MB GDDR3 128bit отремонтирована.
