Электронная нагрузка(проверяем устройства питания на нагрузку).

Предыстория:

Всегда было неудобно подбирать нагрузку для проверки блоков питания с помощью разных сопротивлений и лампочек. Это занимает очень много времени и иногда даже не находятся подходящие. Поэтому возникала мысль, как ускорить этот процесс. Поиск информации по этой теме привел к тому что есть такое, как электронная нагрузка. Блок который при регулировке может нагружать блоки питания разной нагрузкой. Находились разные схемы, но все не было время чтобы их собрать. Так один товарищ подсказал канал на ютубе - AKA KASYAN. У него я и подглядел еще одно устройство электронной нагрузки. Поэтому и решился сделать уже на конец его. Так же была найдена у него схема от переполюсовки и перегрузки. Так начал потихоньку собирать запчасти для электронной нагрузки.

Сборка:

Был найден корпус от старого бесперебойника питания. Выкидываем все лишнее. На переднюю панель устанавливаем переменные резисторы и переключатель. Внутри с лицевой стороны располагаем платы с мощными резисторами. Так же внизу помещаем индикаторы и схемой переполюсовки и защиты от КЗ.

В середине располагаем радиатор с транзисторами КТ827А. Оставляем место для вентиляторов охлаждения этого радиатора.

Внутри задней части корпуса, располагаем предохранитель, трансформатор который будет питать схему и вентиляторы. Сверху крепим плату электронной нагрузки. На съемной верхней делаем отверстия для вентиляции, сбоку крепим два вентилятора.

Испытание в работе:

Подключаем к блоку питания, переключатель в середине(большая, малая нагрузка) на эл. нагрузке установлен вниз, что соответствует большой нагрузке, больше 3А. На минимуме регулировок, электронная нагрузка потребляет около 230мА.

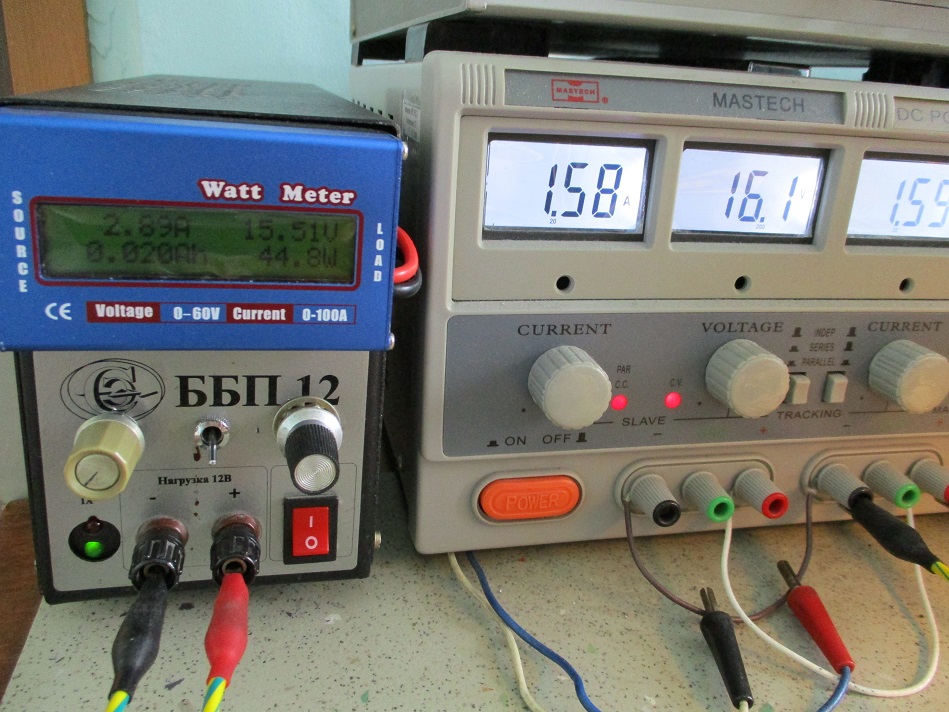

Нагружаем блок питания на 16 вольтах на 3 ампера.

Переключаем переключатель в середине вверх(на малую нагрузку), максимум на 16 вольтах получаем 2 ампера.

Итог:

Корпус в сборе с разных сторон.

Схема электронной нагрузки

Схема от переполюсовки и КЗ.

Электронная нагрузка - Работает в пределах до 60В(ограничена ваттметром, мне вполне хватает), ток электронной нагрузки до 40А.
Всего один канал нагрузки.

Статья про используемый Ваттметр

Послесловие:

В течении работы с электронной нагрузкой были выявлены недостатки. 1) При большем токе, начинают сильно греться керамические резисторы, схема не правильно рассчитана, поэтому токи выше 5А, не дают нормально работать нагрузке. В связи с этим, это устройство можно использовать не на большие токи для долгих нагрузочных проверок.
